■CDI9100-SL系列技术规范
|
控制 |
调制方式 |
空间电压矢量 |
|
控制方式 |
v/f控制 |
|
数字 : 0.01 Hz
模拟 : 0.05 Hz / 50 Hz，输出频率范围:0 – 400 Hz |
|
频率精度 |
数字 : 最大输出频率的0.01 %
模拟 : 最大输出频率的0.1 % |
|
V/F 比率 |
线性, 平方根, 任意 V/F |
|
转矩补偿 |
手动转矩补偿 (0 - 30 %) |
|
运行 |
输入信号 |
运行方式 |
键盘/ 端子 |
|
频率设定 |
模拟 : VF端子，IF端子
数字 : 键盘 |
|
启动信号 |
正转,反转 |
|
多段速度 |
至多可以设定8个速度 (使用多功能端子) |
|
加减速时间 |
0.1-3600秒，加减速时间可切换
加减速方式:线性 |
|
紧急停止 |
中断变频器的输出 |
|
寸动 |
慢速运行 |
|
自动运行 |
通过设定的参数自动运行(7段速度) |
|
故障复位 |
当保护功能处于有效状态时，可以自动复位故障状态。 |
|
输出信号 |
运行状态 |
频率检测等级，过电压，欠电压，运行，停止，恒速，自动程序运行 |
|
故障输出 |
触点输出:交流250V 1A, 直流30V 1A |
|
模拟输出 |
FM输出:0 - 10V ，0-20mA，可切换 |
|
运行功能 |
直流制动，频率限制，滑差补偿，反转保护等 |
|
保护功能 |
变频器保护 |
过压、模块故障保护、欠压、故障保护 |
|
瞬间掉电 |
小于15 毫秒：连续运行
大于15 毫秒：允许自动重新启动 |
|
显示 |

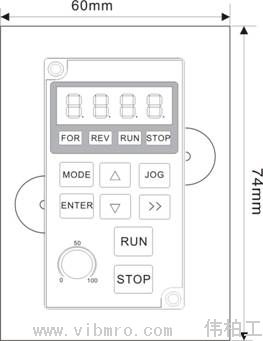

键盘 |
运行信息 |
设定频率、输出频率、输出电压、母线电压、输入信号、反馈值 |
|
错误信息 |
当故障保护时的运行状态，保存有4个故障历史信息。 |
|
环境 |
环境温度 |
-10 ℃～40 ℃ |
|
储存温度 |
-20 ℃～65 ℃ |
|
环境湿度 |
最大90 % RH .(不结露) |
|
高度/振动 |
1,000 m以下，5.9m/秒2(=0.6g)以下 |
|
应用地点 |
无腐蚀气体、易燃气体、油雾或粉尘及其它 |
|
冷却方式 |
强制风冷 |
|
